Guía completa para dimensionar el sistema de ablandamiento de agua: desde la derivación de fórmulas hasta la práctica de ingeniería



Autor: Sofía

ingeniero de tratamiento de agua,VLLRO| 20 años en diseño y optimización de sistemas de intercambio iónico



En la ingeniería de tratamiento de agua, el tamaño del sistema suavizador de intercambio iónico es el paso central que determina la estabilidad operativa a largo plazo. Un sistema de tamaño insuficiente conduce a una regeneración frecuente y a un consumo vertiginoso de sal. Un sistema sobredimensionado da como resultado equipos inactivos y una inversión de capital desperdiciada.



En esta guía, lo guiaré a través del sistema de fórmulas completo, los cálculos paso a paso y la experiencia en ingeniería del mundo real, para que pueda dimensionar con confianza un sistema descalcificador que sea económico y confiable. Todas las fórmulas se presentan en texto plano; puede copiarlas directamente en sus propias hojas de cálculo o documentos de diseño.



---

Cinco parámetros básicos que debes definir antes de dimensionar



Antes de comenzar cualquier cálculo, confirme estos cinco puntos de datos esenciales:



Parámetro	Símbolo	Unidad	Notas
Dureza total del agua bruta	H	mg/L (como CaCO₃)	Usar valor máximo anual, no promedio
Caudal horario máximo	q_max	m³/h	Determina el tamaño de la tubería y la capacidad instantánea.
Volumen total de agua diario	Q_total	m³/día	Determina el volumen de resina y la frecuencia de regeneración.
Modo de operación	—	Continuo / Intermitente	Necesidades continuas de tanque de reserva; intermitente puede usar un solo tanque
Tipo de regeneración	—	Cocorriente / Contracorriente	Afecta el coeficiente de consumo de sal K.



Referencia de conversión de unidades de dureza:

1 mmol/L = 100 mg/L (como CaCO₃)



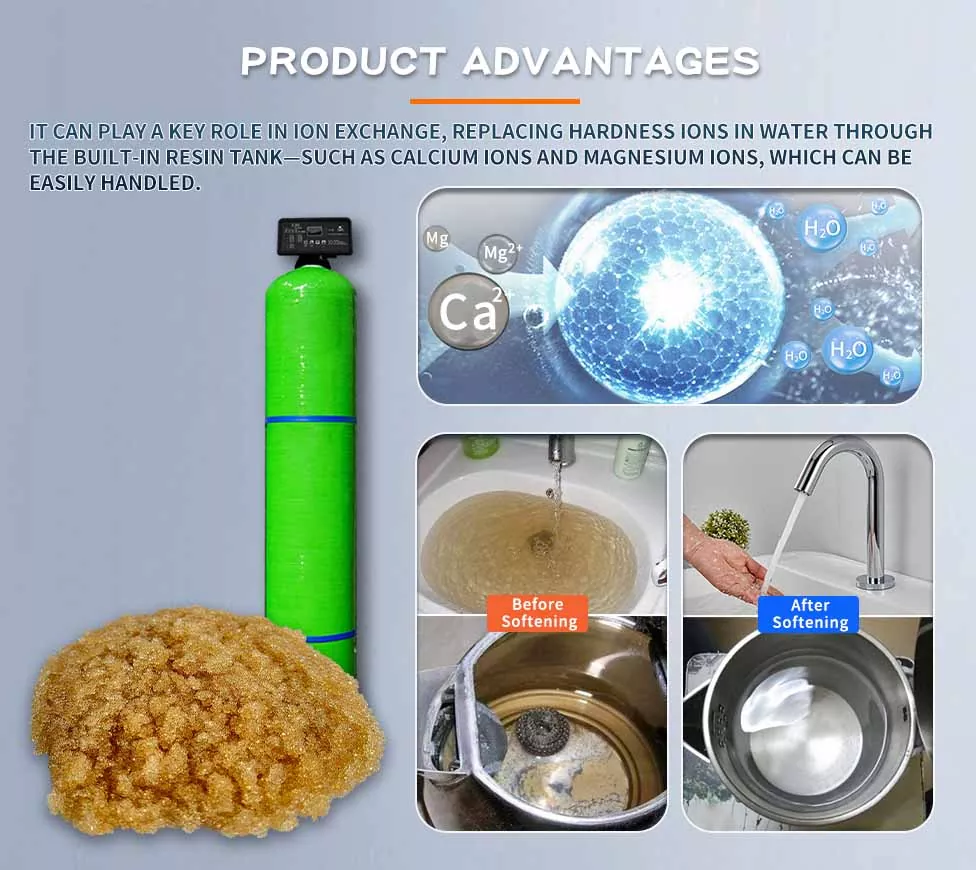

Selección de resina y determinación de la capacidad de intercambio



La resina más comúnmente utilizada para sistemas de ablandamiento municipales e industriales es la resina de intercambio catiónico de ácido fuerte 001×7. Parámetros técnicos clave:



 Capacidad total de intercambio: ≥ 1000 mmol/L (aprox. 1000 mg/L como CaCO₃)

 Densidad húmeda: 0,78 – 0,88 g/ml

 Forma de suministro: forma de sodio (Na⁺)



Recomendación de ingeniería: La capacidad total de intercambio es un límite de laboratorio. En ingeniería real, para garantizar que la dureza de salida cumpla consistentemente con los estándares (normalmente ≤ 0,03 mmol/L), no se debe calcular en 1000 mmol/L. Recomiendo una capacidad de intercambio de diseño E = 800 – 900 mmol/L – un factor de utilización de 0,8‑0,9 – dejando un margen de seguridad para las fluctuaciones de la calidad del agua.



Todos los cálculos siguientes utilizan E = 800 mmol/L como valor de diseño.



Sistema de fórmula central y cálculo paso a paso



Paso 1: Calcular la producción del ciclo de un solo tanque Q₀ (m³)



Significado físico: ¿Cuántos m³ de agua blanda puede producir un tanque desde la regeneración completa hasta que se supera la dureza?



Fórmula (copia esto):

```textooooooooooooooooo

Q0 = V_resina  E / (10  H)

```



Dónde:

 V_resin = volumen de resina de un solo tanque (L)

 E = capacidad de intercambio de diseño (mmol/L) – tome 800‑900

 H = dureza total del agua cruda (mg/L como CaCO₃)



Ejemplo de diseño:

 V_resina = 1000 L

 E = 800 mmol/L

 H = 350 mg/L



```textooooooooooooooooo

Q0 = 1000 800 / (10 350) = 800000 / 3500 = 228,57 m³

```



Resultadoado: Cada tanque produce aprox. 228,57 m³ de agua blanda por ciclo de regeneración.



Paso 2: Calcule el total de regeneraciones diarias requeridas



```textooooooooooooooooo

N_total_diario = Q_total / Q0

```



Donde Q_total = consumo total diario de agua (m³/d).



Continuación del ejemplo: Supongamos Q_total = 120 m³/día

```textooooooooooooooooo

N_total_daily = 120 / 228,57 = 0,525 regeneraciones/día

```



Resultadoado: Todo el sistema necesita sólo 0,525 regeneraciones por día, es decir, aproximadamente una regeneración cada dos días.



Paso 3: Determinar la cantidad de tanques y el esquema operativo



Elija la configuración del tanque según el modo de operación:



Modo de operación	Configuración recomendada	Notas
Intermitente (puede detenerse para regeneración)	Tanque único	Costo más bajo, adecuado para producción no continua.
Continuo (no puede parar)	2 tanques (1 en funcionamiento + 1 en espera)	Uno produce mientras el otro se regenera/espera.
Alto flujo continuo	Más de 3 tanques (2 en funcionamiento + 1 en espera)	Mejor reparto de carga, diámetro del tanque controlable



Ejemplo: Nuestro proyecto requiere suministro continuo las 24 horas del día, los 7 días de la semana: utilizamos 2 tanques (1 en funcionamiento + 1 en espera).



Regeneraciones diarias de cada tanque:

```textooooooooooooooooo

N_por_tanque_por_día = N_total_diario / número_de_tanques_trabajando

```

Con 1 tanque de trabajo:

```textooooooooooooooooo

N_per_tank_per_day = 0,525 / 1 = 0,525 regeneraciones/día

```



Paso 4: Calcular el intervalo de regeneración (horas)



```textooooooooooooooooo

Intervalo_T = 24 / N_por_tanque_por_día

```



Ejemplo:

```textooooooooooooooooo

Intervalo_T = 24 / 0,525 = 45,7 horas

```



Resultadoado: El tanque de trabajo se regenera aproximadamente cada 45,7 horas (aproximadamente 2 días). Este es un intervalo cómodo, dentro del mínimo recomendado de 2 horas.



> ⚠️ Importante: Para calcular el tiempo de ejecución real (horas) entre regeneraciones, simplemente use:

> ```texto

> T_run = Q0 / q_flujo_tanque_único

> ```

> Donde q_single_tank_flow está en m³/h. El resultado es directamente en horas. No multiplique por 60.



Paso 5: Calcular el consumo de sal por regeneración (kg)



```textooooooooooooooooo

G_single = V_resina K/1000

```



Donde K es el coeficiente de consumo de sal (g sal/L resina). Valores de ingeniería:



| Tipo de regeneración | Rango K (g/L) | Recomendado K |

||||

| Co‑corriente | 120 – 160 | 140 |

| Contracorriente | 80 – 100 | 90 |



Ejemplo (co‑corriente, K=140):

```textooooooooooooooooo

G_simple = 1000 140/1000 = 140 kilos

```



Resultadoado: Cada regeneración utiliza 140 kg de sal.



> Comprobación teórica: 1 mol de NaCl (58,5 g) intercambia 1 mol de dureza de CaCO₃ (100 g). Nuestro intercambio de resina = 1000L × 800 mmol/L = 800 mol. Sal teórica mínima = 800 × 58,5 / 1000 = 46,8 kg. La sal real de 140 kg es aproximadamente 3 veces la teórica (aceptable para corriente paralela); considerar la contracorriente para reducir el uso de sal.



Paso 6: Calcular el consumo total diario de sal



```textooooooooooooooooo

G_total_diario = G_único  N_total_diario

```



Ejemplo:

```textooooooooooooooooo

G_total_diario = 140 0,525 = 73,5 kg/día

```



Resultadoado: el sistema consume aprox. 73,5 kg de sal al día.



Estimación mensual:

```textooooooooooooooooo

G_mensual = G_total_diario  30 / 1000 = 73,5  30 / 1000 = 2.205 toneladas/mes

```



Dimensionamiento del tanque de salmuera y almacenamiento de sal



1. Volumen efectivo del tanque de salmuera (L)



El tanque de salmuera debe contener suficiente agua para disolver la sal durante una regeneración. A 20°C, 1 litro de agua disuelve aproximadamente 264 g de NaCl.



```textooooooooooooooooo

V_brine_tank = (G_single 1000/264) 1,5

```



Donde 1,5 es un margen de seguridad.



Ejemplo:

```textooooooooooooooooo

V_brine_tank = (140 1000/264) 1,5 = (140000/264) 1,5 ≈ 795 L

```



Recomendación: Utilice un tanque de salmuera de 1000 L.



2. Almacenamiento de sal (kg, durante n días)



Almacene sal de 7 a 15 días en el sitio:



```textooooooooooooooooo

G_almacenamiento = G_total_diario n

```



Durante 10 días:

```textooooooooooooooooo

G_almacenamiento = 73,5 10 = 735 kilogramos

```



Resultadoado: Almacene alrededor de 0,75 toneladas de sal durante 10 días.



Ejemplo de dimensionamiento completo: bucle de cálculo completo



Condiciones dadas:

 Dureza del agua bruta H = 350 mg/L (como CaCO₃)

 Consumo diario de agua Q_total = 120 m³/día

 Caudal horario máximo q_pico = 12 m³/h

 Operación: 24 horas al día, 7 días a la semana continua

 Regeneración: Co‑corriente

 Volumen de resina de un solo tanque V_resin = 1000 L

 Capacidad de intercambio de diseño E = 800 mmol/L



Tabla de diseño completa:



Paso	Elemento de cálculo	Fórmula	Resultado
①	Producción en ciclo de tanque único	Q0 = V*E/(10*H)	228,57 m³
②	Regeneraciones diarias totales	N_total = Q_total / Q0	0,525 /día
③	Configuración del tanque	1 en funcionamiento + 1 en espera	2 tanques
④	Regeneraciones por tanque por día	N_por_tanque = N_total / 1	0,525 /día
⑤	Intervalo de regeneración	Intervalo_T = 24 / N_por_tanque	45,7 horas
⑥	Coeficiente de sal K (cocorriente)	—	140g/L
⑦	Sal por regeneración	G_single = V*K/1000	140 kilos
⑧	Sal total diaria	G_diario = G_único * N_total	73,5 kg/día
⑨	Volumen del tanque de salmuera	V_salmuera = (G*1000/264)*1,5	≈ 1000 litros
⑩	Almacenamiento de sal por 10 días	G_almacenamiento = G_diario * 10	735 kilogramos



Cinco trampas comunes de ingeniería en el dimensionamiento



Trampa 1: utilizar la dureza promedio en lugar del valor máximo

La dureza del agua bruta fluctúa según las estaciones. Si utiliza el promedio anual, durante los meses de máxima dureza la calidad de salida fallará prematuramente. Utilice siempre el valor de dureza anual más alto como base de diseño.



Trampa 2: Cálculo de la capacidad de intercambio de resina al 100%

Los 1000 mmol/L del fabricante son un límite de laboratorio. En el diseño de ingeniería, utilice una utilización del 80 % al 90 % (E = 800‑900); de lo contrario, se producirá un gran avance en el campo.



Trampa 3: Olvidar el tanque de reserva: falla continua en el suministro

Muchos diseñadores calculan sólo los tanques de trabajo basándose en el flujo total, ignorando el tiempo de inactividad de regeneración. Para aplicaciones que no pueden detener el agua (hospitales, centrales eléctricas, hoteles), es obligatorio al menos un tanque de reserva.



Trampa 4: Coeficiente de sal K no coincidente con el tipo de regeneración

El uso de un valor K paralelo (140) para sistemas a contracorriente sobreestimará el consumo de sal casi al doble. Confirme siempre el método de regeneración antes de seleccionar K.



Trampa 5: El clásico error de tiempo ×60

Muchos técnicos multiplican el cálculo del tiempo de funcionamiento por 60 y consideran erróneamente el resultado como horas, sobreestimando gravemente el intervalo de regeneración. Recuerde: m³ dividido por m³/h da directamente horas; no multiplique por 60.



Conclusión



El tamaño del sistema suavizante no se trata de enchufarlo a una sola fórmula. Es una cadena lógica completa: calidad del agua → capacidad de intercambio → frecuencia de regeneración → consumo de sal → dimensionamiento del almacenamiento. El sistema de cálculo aquí presentado ha sido verificado en cientos de proyectos de ingeniería. Dominar este método garantiza que su diseño logre el mejor equilibrio entre economía y confiabilidad.



Si está trabajando en un proyecto de ablandamiento específico, le recomiendo completar paso a paso la tabla de resumen en el Ejemplo de dimensionamiento completo: generará un documento de dimensionamiento completo. Si tiene más preguntas sobre el diámetro del recipiente, los sistemas de control de tanques múltiples o la calidad especial del agua (alto contenido de hierro, alto contenido de manganeso), no dude en comunicarse.
